ВЫСОКОВАКУМНОЕ ОБОРУДОВАНИЕ :

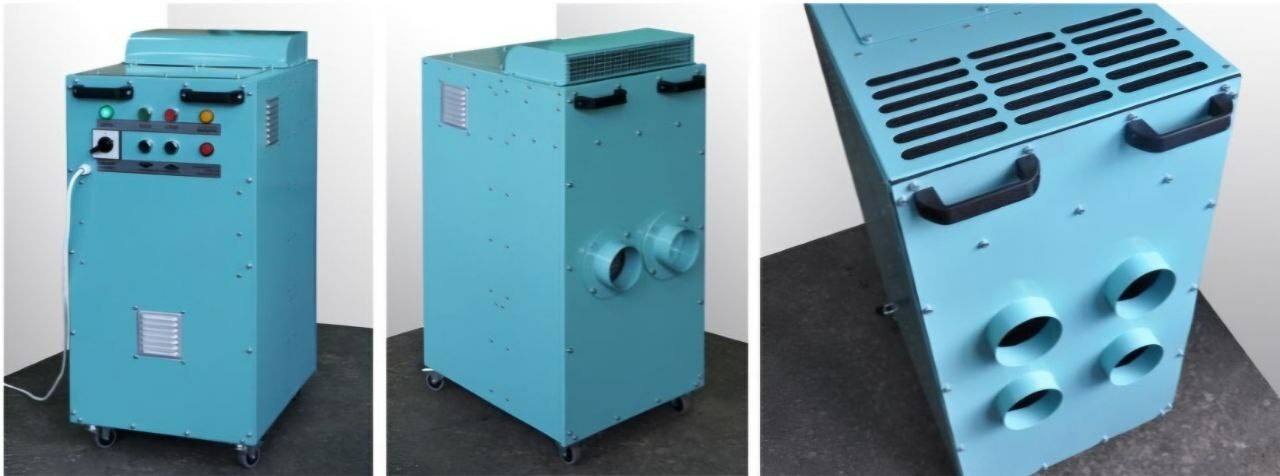

Назначение.
ФВА предназначен для удаления загрязненного воздуха непосредственно от источника загрязнений, образующегося в ходе технологических процессов и очистки механическим фильтром перед выбросом в окружающее пространство. Предназначен для работы в продолжительном режиме. В качестве привода вентилятора применяется электрический асинхронный двигатель с частотно-регулируемым преобразователем питания. ФВА предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды +5…+40С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры:
ширина: - по корпусу, мм 435
- по фланцу, мм 483
глубина: - по корпусу, мм 469
- по патрубкам, мм 498
- по съёмной ручке 512
высота, мм 525
Масса (не более), кг 45
Максимальное разрежение, Па 5000
Номинальная производительность, м3/ч 100… 150**
Максимальная электрическая мощность, кВт 0,55
Напряжение, В 1/220/50 Гц
Максимальная частота вращения вентилятора, об/мин 5000
Количество фильтрующих элементов, шт. 2
Эффективность фильтрации в системе EUROVENT 4/5* EU 9
Средняя эффективность очистки по кварцевой пыли Ек, % не ниже* 98
Наружный размер рамки фильтрующих элементов, мм 287х287
Температура очищаемого воздуха,0С, не более +50
Диаметр входного патрубка, мм 39,5
Диаметр выходного патрубка, мм 79,5
Режим работы по ГОСТ 28173-89 S1 (продолжительный)
* Допускается применение фильтрующих элементов с другими характеристиками.
** В зависимости от количества и типа применяемых фильтроэлементов.

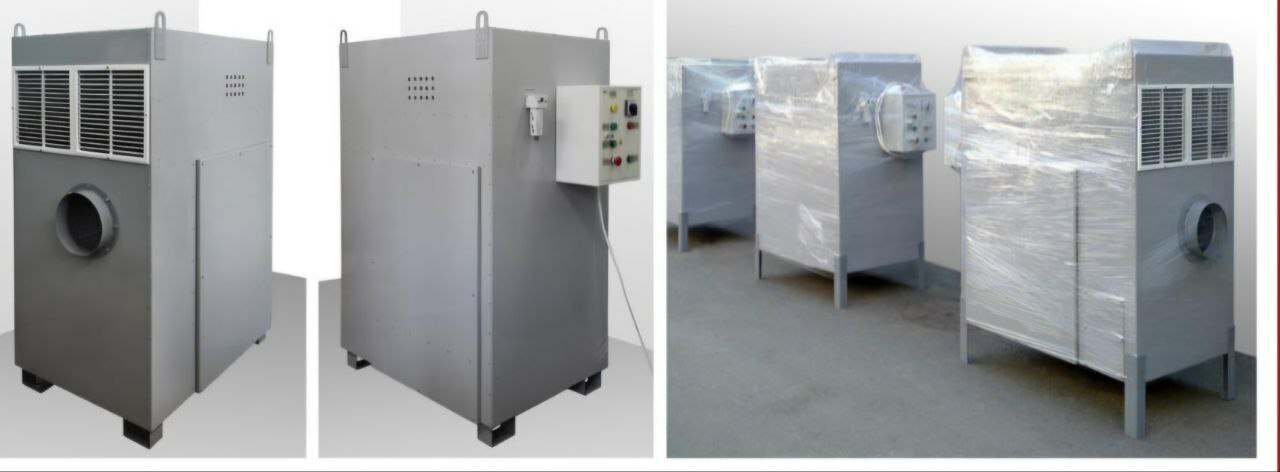

Назначение.
Фильтровентиляционный агрегат предназначен для использования в качестве побудителя в системе удаления загрязненного воздуха непосредственно от источника загрязнений, образующегося в ходе технологических процессов и очистки механическим фильтром перед выбросом в окружающее пространство. Предназначен для работы в продолжительном режиме. В качестве привода вентилятора применяется электрический асинхронный двигатель с частотно-регулируемым преобразователем напряжения. ФВА предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды +5…+40С.
Назначение.
Высоковакуумные фильтровентиляционные агрегаты предназначены для удаления загрязненного воздуха непосредственно от источников загрязнений, образующихся в ходе технологических процессов и очистки механическим фильтром перед выбросом в окружающее пространство при проведении работ в труднодоступных удаленных местах, замкнутых пространствах, как на стационарных, так и нестационарных рабочих местах.
Отличительные особенности:
- - высокое разрежение, создаваемое агрегатом, позволяет удалять загрязнения через гибкие протяженные шланги малого диаметра;
- - высокая производительность по количеству отсасываемого воздуха, позволяет организовать воздухообмен в отдаленном объеме с применением гибких воздуховодов диаметром до 200 мм;
- - мобильность: штатные такелажные скобы позволяют поднимать и перемещать блоки по объему производственного помещения;
- - возможность соединения двух или трех ФВА последовательно для получения разрежения, позволяющего удалять воздух через гибкие вытяжные шланги диаметром 50…100 мм и длиной до 50…70 м;
Применяется при технологических процессах:
- - сварки:
- в удаленных и труднодоступных местах,
- в замкнутых пространствах (цистернах, отсеках и т.д.),
- в закрытых сборочно-сварочных цехах и на открытых площадках,
- на стационарных и нестационарных рабочих местах;
- - пылеуборки;
- - абразивной обработки различных материалов.
Для удобства эксплуатации предусмотрены:
- - система автоматической очистки фильтрующих элементов с дублированием процесса очистки в ручном режиме;
- - световая индикация предельной загрязненности фильтров;
- - плавная регулировка производительности;
- - система защиты двигателя вентилятора от перегрузки;
- - удобная система фиксации и опорожнения бункера-накопителя;
- - штатный влагомаслоотделитель в пневматической системе;
- - такелажные скобы для перемещения агрегата;
- - «утопленные» в габарит агрегата органы управления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макс. производительность, м3/ч 2600
Макс. создаваемое разрежение, Па 9000
Макс. мощность, кВт 7,5
Суммарная площадь фильтрующей поверхности, м2 40
Габаритные размеры:
- длина, мм 1877
- ширина, мм 1190
- высота, мм 1782
Масса, кг 560
Назначение.
Агрегат предназначен для удаления загрязненного воздуха непосредственно от источников загрязнений, образующихся в ходе технологических процессов и очистки механическим фильтром перед выбросом в окружающее пространство.
Отличительные особенности:
- - повышенная производительность;
- - высокое разрежение, позволяющее удалять воздух через гибкие воздуховоды диаметром 32…100 мм и длиной от 10 до 100 метров (в зависимости от диаметра шланга);
- - мобильность (штатные такелажные скобы и штатные колеса);
- - автоматическая очистка фильтрующих элементов импульсами сжатого воздуха;
- - автоматическая блокировка работы вентиляторов при отсутствии сжатого воздуха в системе регенерации;
- - корпус фильтровальной секции выполнен из композиционного материала с целью уменьшения аэродинами-ческого шума от вентиляторов и импульсов системы регенерации, а также для снижения веса конструкции.
Применяется при технологических процессах:
- - сварки:
- в удаленных и труднодоступных местах,
- в замкнутых пространствах (цистернах, отсеках и т.д.),
- в закрытых сборочно-сварочных цехах и на открытых площадках,
- на стационарных и нестационарных рабочих местах;
- - пылеуборки;
- - абразивной обработки различных материалов.
Для удобства эксплуатации предусмотрены:
- - система автоматической очистки фильтрующих элементов с дублированием процесса очистки в ручном режиме;
- - световая индикация предельной загрязненности фильтров;
- - плавная регулировка производительности;
- - система защиты двигателя вентилятора от перегрузки;
- - удобная система фиксации и опорожнения бункера-накопителя;
- - штатный влагомаслоотделитель в пневматической системе;
- - такелажные скобы для перемещения агрегата;
- - «утопленные» в габарит агрегата органы управления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ*
Макс. производительность, м3/ч 2300
Макс. создаваемое разрежение, Па 18200
Макс. мощность, кВт 15
Суммарная площадь фильтрующей поверхности, м2 40
Габаритные размеры:
- длина, мм 2342**
- ширина, мм 1190
- высота, мм 2047
Масса, кг 690
* Могут изменяться в зависимости от модификации изделия.
** При снятых дисковых затворах длина ФВА составляет 2238 мм.

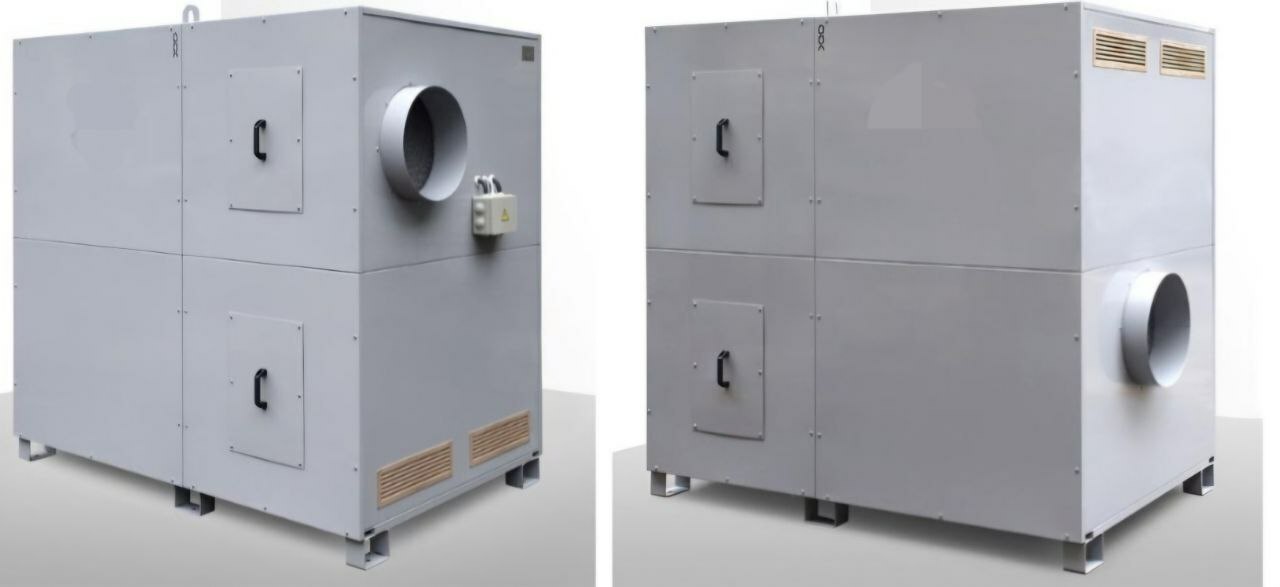

Назначение.
ВВА предназначен для использования в качестве побудителя перемещения воздуха в системах вентиляции, в том числе местной вытяжной вентиляции и аспирации. ВВА предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды минус 10… плюс 40С.
Для удобства эксплуатации предусмотрены:
В верхней части ВВА имеются проушины для перемещения при помощи грузоподъёмных механизмов. На внутренней поверхности панелей корпуса установлены пластины, поглощающие шум. Разрежение воздуха создаётся двумя радиальными высокооборотными вентиляторами. Вентиляторы питаются от частотного преобразователя, который размещается в данной модели вне корпуса ВВА.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры:
- длина, мм 2097
- ширина, мм 1335
- высота, мм 1935
Масса, кг 630
Номинальная производительность, м3/ч 12000
Номинальное разрежение, Па 7000
Потребляемая электрическая мощность, кВт 37,0
Номинальные параметры электропитания 3ф/380В/75Гц
Температура перемещаемого воздуха, °С, не более +60
Наружный диаметр входного и выходного патрубков, мм 398
Режим работы по ГОСТ 28173-89 S1 (продолжительный)
Фильтро-вентиляционные агрегаты:

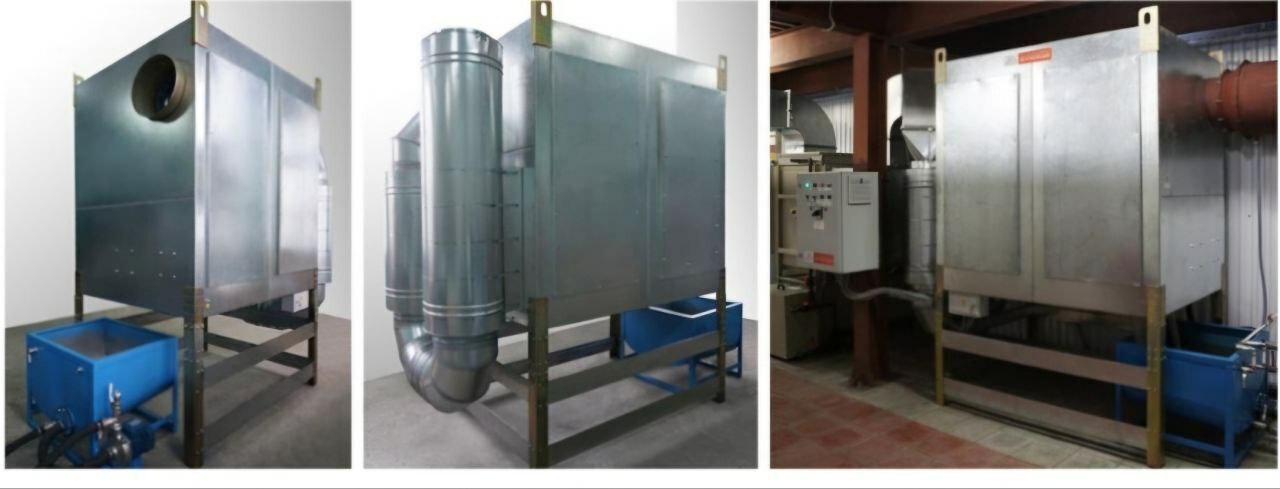

Назначение.
Фильтровентиляционная установка «мокрой» очистки предназначена для работы в системах местной вытяжной вентиляции в качестве устройства удаления загрязненного воздуха от источника загрязнений и его очистки от механических примесей, пыли, аэрозолей комбинированным механическим способом, включающим ступень мокрой водяной очистки перед выбросом в окружающее пространство. Предпочтительна в системах с рециркуляцией воздуха: «мокрая» очистка частично кондиционирует воздух.
Отличительные особенности:
- - трехступенчатая система очистки воздуха от пыли и аэрозолей:
- - гидрофильтр на первой ступени очистки, механические фильтры тонкой очистки на 2-й и 3-й ступенях;
- - плавная регулировка производительности электронным методом для конкретных условий эксплуатации;
- - легкий доступ к механическим фильтрующим элементам;
- - низкий уровень шума: вентиляторы в многослойных корпусах, вся установка заключена в звукоизолирующий кожух, установлены акустические глушители на внутренних воздуховодах и на выходе к воздухораспределительной решетке;
- - высокое разрежение в рабочем диапазоне: может работать с протяженными сетями;
- - простота в управлении и техническом обслуживании;
- - инструментальный контроль за загрязненностью фильтроэлементов по перепаду давления;
- - замкнутый цикл оборота воды в гидрофильтре.
Применяется при технологических процессах:
- - шлифполировки:
- обеспечивает оптимальное, а иногда и единственно допустимое решение для участков шлифполировки металлических деталей, где возможно попадание искр в воздуховод с волокнистыми горючими отложениями;
- - сварки:
- наиболее эффективно очищает воздух при сварочных работах и предотвращает возгорание от искр;- плазменной и лазерной резки;
- - нанесения гальванических покрытий;
- - нанесения лакокрасочных покрытий;
- - химических процессах.
Установка не предназначена для размещения во взрывоопасных зонах помещений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ном. производительность, м3/ч 5000
Макс. создаваемое разрежение, Па 6000
Напряжение электропитания, В 3/380/50
Макс. мощность, кВт 12,1
Количество ступеней очистки 3
Класс очистки установки* F8...H13
Диаметр входного патрубка, мм 315
Температура очищаемого воздуха, не более,0С 80
Масса, кг 710
* В зависимости от типа применяемых фильтроэлементов.

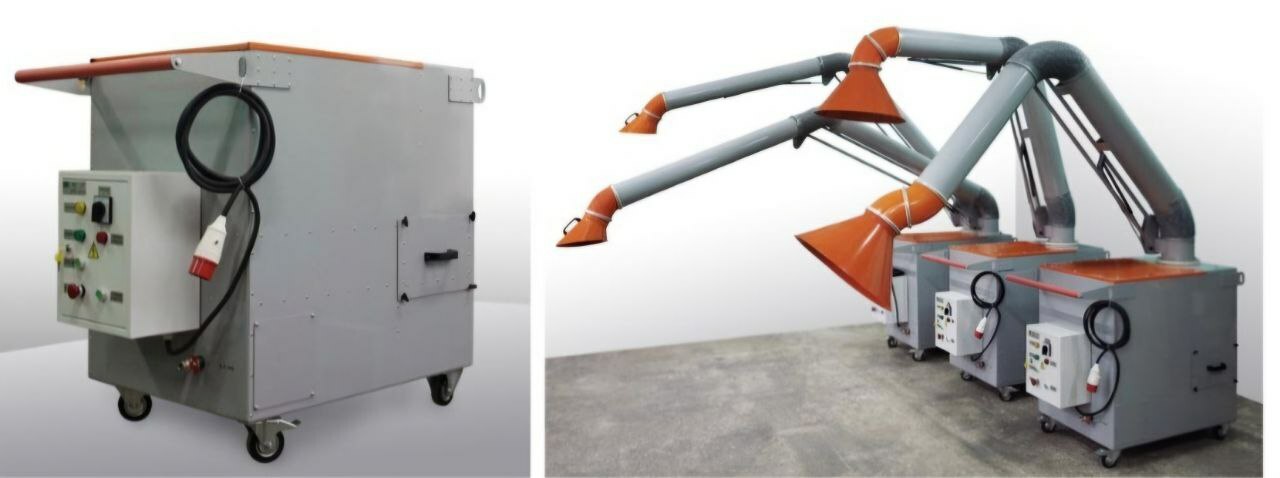

Назначение.
Предназначен для улавливания и очистки воздуха механическими фильтрами от различных видов загрязнений с последующим возвратом очищенного воздуха в помещение. Фильтровентиляционные агрегаты универсальны по видам улавливаемой пыли, применяются в различных отраслях промышленности, в производственных мастерских, лабораториях и учебных учреждениях для удаления и очистки загрязненного воздуха. Применяются при выполнении сварочных работ, пайки, абразивной обработки различных материалов и других всевозможных работ, где необходимо организовать местный отсос и очистку загрязненного воздуха.
Варианты исполнения агрегатов:
- - с нерегенерируемыми фильтроэлементами (панельными; карманными, кассетными);
- - с регенерируемыми фильтроэлементами патронного типа и системой очистки импульсами сжатого воздуха (требуется подключение к сети сжатого воздуха);
- - с плавной регулировкой производительности электронным способом;

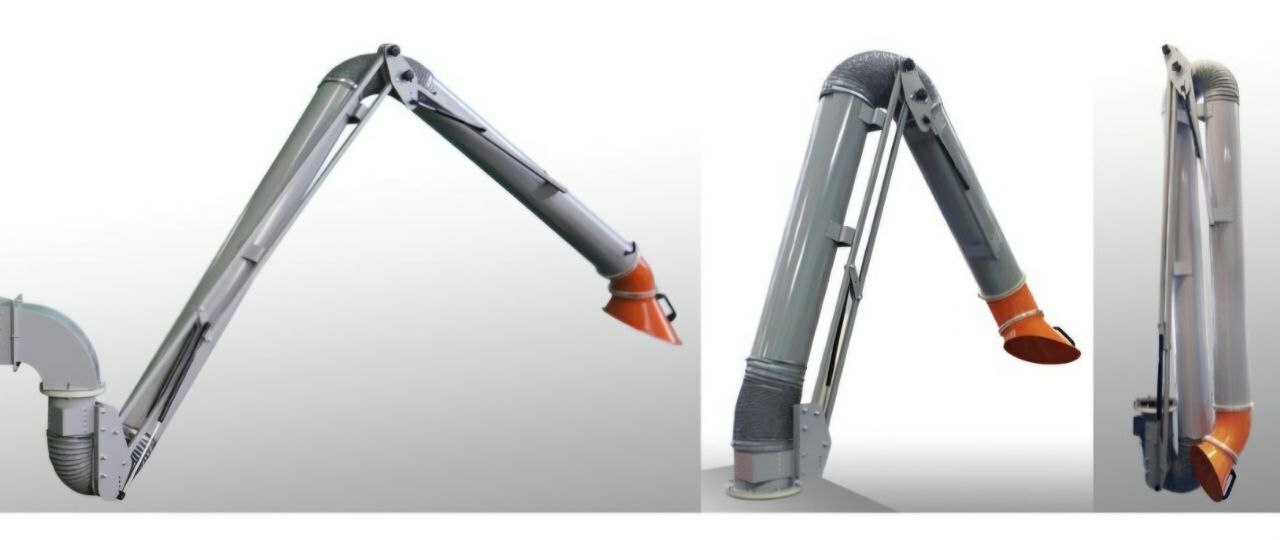

- - с одним или двумя поворотно-вытяжными устройствами с радиусом действия до 4 м;
- - с возможностью установки пульта управления отдельно от агрегата в легко доступном месте.
Отличительные особенности:
- - компактность;
- - легкий доступ к фильтроэлементам;
- - вертикальное расположение регенерируемого фильтроэлемента;
- - предварительная осадительная камера с искроулавливателем (необходимы при улавливании сварочного аэрозоля, пыли от шлифовальных станков и т.д.);
- - низкий уровень шума;
- - простота и удобство в эксплуатации и обслуживании.
Для удобства эксплуатации предусмотрены:
- - световая индикация включения электропитания;
- - защита электродвигателя вентилятора от перегрузки;
- - индикация загрязненности фильтров;
- - такелажные скобы для перемещения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макс. производительность, м3/ч 2600
Макс. мощность, кВт 1,5
Класс очистки установки* F7...H13
Площадь фильтрующей поверхности, м2
нерегенерируемых фильтрующих элементов до 3,4
регенерируемых фильтрующих элементов 20
Габаритные размеры, мм (ДхШхВ)** 1070х730х990
Масса, кг 110
* В зависимости от типа применяемых фильтроэлементов
** Длина с блоком управления - 1275 мм

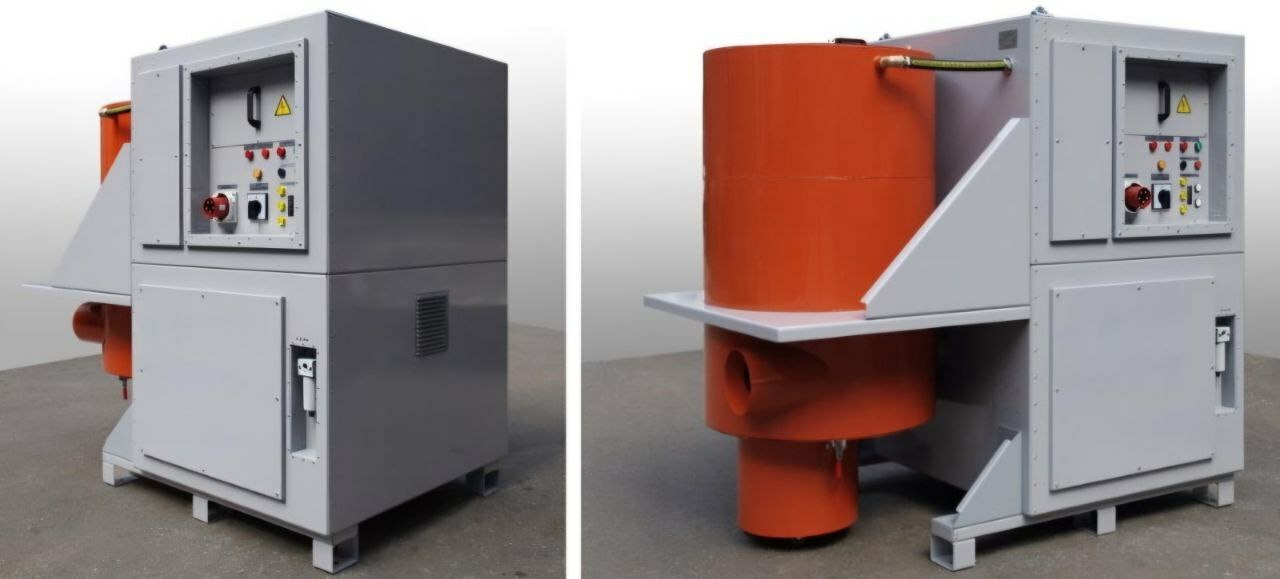

Назначение.
Предназначен для улавливания и очистки воздуха механическими фильтрами от различных видов загрязнений с последующим возвратом очищенного воздуха в помещение. Фильтровентиляционный агрегат удобен в эксплуатации и универсален по видам улавливаемой пыли, применяется в различных отраслях промышленности, в производственных мастерских, лабораториях и учебных учреждениях для удаления и очистки загрязненного воздуха. На агрегате может устанавливаться одно или два подъёмно-поворотных вытяжных устройства. Агрегат обеспечивает выполнение требований ГОСТ 12.3.003-86 (Работы электросварочные. Требования безопасности по объёму удаляемого воздуха (не менее 1500м3/час).
Отличительные особенности:
- - наличие предварительной осадительной камеры и искроулавливателя на входе в агрегат;
- - вертикальное расположение фильтроэлемента;
- - лёгкий доступ к фильтроэлементам;
- - низкий уровень шума;
- - простота и удобство в эксплуатации и обслуживании.
Применяется при технологических процессах:
- - сварки и всевозможных других работ, где необходимо организовать местный отсос и очистку загрязненного воздуха;
- - абразивной обработки различных материалов;
- - паяльных работ.
Для удобства эксплуатации предусмотрены:
- - световая индикация включения электропитания;
- - защита электродвигателя вентилятора от перегрузки;
- - индикация предельной загрязненности фильтроэлементов;
- - ручка и колеса для перемещения, штатные грузовые проушины.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры (ДхШхВ)*, мм 1290х700х1015
Масса, кг 145
Максимальное разрежение, Па 2200
Номинальная производительность, м3/ч 1500
Максимальная производительность, м3/ч 2600
Максимальная потребляемая электрическая мощность, кВт 1,5
Площадь фильтрующей поверхности, м2 20
Эффективность улавливания по частицам 0,2…2 мкм** 99,9%
Диаметр воздуховодов вытяжного устройства, мм 160; 200
Длина вытяжного устройства, м 1,5…4
Давление сжатого воздуха, подключаемого к системе
регенерации фильтра, МПа 0,3...0,6
*Длина включает ручку и грузовые проушины. Высота не включает габаритов вытяжного устройства.
**Агрегат может комплектоваться другими типами фильтроэлементов, в том числе и угольными и высокой эффективности (HEPA, ULPA).

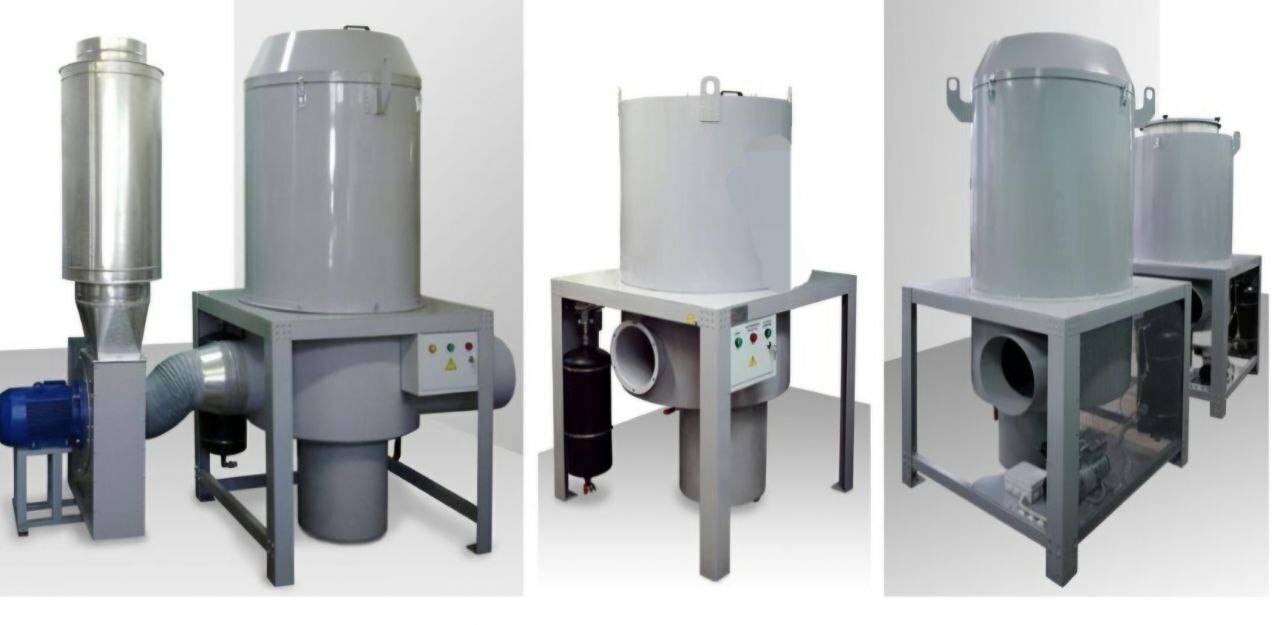

Назначение.
Агрегаты предназначены для использования в качестве побудителя и очистки воздуха механическим способом в системах местной вытяжной вентиляции.
Отличительные особенности:
- - предварительная осадительная камера с искроулавливателем;
- - низкий уровень шума;
- - простой доступ к фильтроэлементам со стороны съемной боковой панели;
- - возможность монтажа блока управления на агрегате или отдельно от него.
Применяется при технологических процессах:
- - сварки:
- - абразивной обработки материалов;
- - резки металлов плазменным и лазерным способом;
- - механической обработки полимерных материалов.
Для удобства эксплуатации предусмотрены:
- - система автоматической очистки фильтрующих элементов с дублированием процесса очистки в ручном режиме;
- - световая индикация предельной загрязненности фильтров;
- - электронная система защиты двигателя вентилятора от перегрузки;
- - такелажные скобы для перемещения агрегата;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макс.производительность, м3/ч 4000 | 5000
Ном. производительность, м3/ч 3200
Макс. создаваемое разрежение, Па 3000
Напряжение электропитания, В 3/380/50
Макс. мощность, кВт 2,2 | 4,0
Количество фильтрующих элементов, шт. 2
Суммарная площадь фильтрующей поверхности, м2 40
Класс фильтра в системе BIA M
Эффективность улавливания по частицам 0,2…2 мкм 99,99%
Диаметр входного патрубка, мм 250
Температура очищаемого воздуха, не более,0С +70
Давление сжатого воздуха в системе регенерации фильтра, МПа 0,3...0,6
Габаритные размеры, мм
- высота 1715
- ширина 786
- длина 1412
- длина без блока управления и входного патрубка 1088
Масса, кг 220 | 235
Назначение.
ФА предназначен для очистки загрязненного воздуха, образующегося в ходе технологических процессов (сварки, абразивной обработки материалов и т.п.), механическим фильтром перед выбросом в окружающее пространство. Двухступенчатая система очистки позволяет использовать ФА при повышенной концентрации загрязнений в воздухе. Конструкция ФА включает систему регенерации фильтроэлементов методом импульсной продувки сжатым воздухом. ФА предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды +5…+400С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры:
- Длина x ширина, мм 1008x1008
- высота, мм 1870 | 2119
Масса, кг 220 | 245
Ном. производительность, м3/ч 4000 | 6000
Сопротивление (при чистых фильтроэлементах), Па 900…1000
Потребляемая электрическая мощность, не более, кВт 0,15
Напряжение, В 220/50Гц
Количество фильтрующих элементов, шт. 2 | 3
Площадь фильтрующей поверхности, м2 40 | 60
Класс фильтра в соответствии с BIA M
Эффективность улавливания по частицам 0,2…2 мкм 99,9%
Давление сжатого воздуха, подключаемого к системе
регенерации фильтра, МПа 0,4 ...0,6
Температура очищаемого воздуха,0С, не более +70
Диаметр входного и выходного патрубков, мм 250 | 315
Режим работы по ГОСТ 28173-89 S1 (продолжительный)
Назначение.
ФВА предназначен для очистки воздуха, загрязненного мелкой стружкой, частицами абразива в присутствии масла и СОЖ. Трёхступенчатая система очистки воздуха позволяет эффективно улавливать капли и пары масла (масляный туман), часть которого собирается в специальной ёмкости. Низкий уровень шума обеспечивается блоком шумоглушителей на выходе. Использование установки целесообразно в процессах термической обработки, резки и абразивной обработки различных материалов с применением смазочно-охлаждающих жидкостей
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальная. производительность, м3/ч 1500
Номинальная мощность, кВт 1,5
Напряжение электропитания, В 3х380 / 50Гц
Количество ступеней очистки 3
Класс фильтра второй ступени* F6
Класс фильтра третьей ступени* F9
Диаметр входного патрубка, мм 200
Габаритные размеры, мм (ДхШхВ)** 1094х755х2025
Масса, кг 200
* В зависимости от типа применяемых фильтроэлементов
Назначение.
ВУ предназначено для эффективного улавливания загрязненного воздуха и вредных веществ (пыли и газов), выделяющихся на стационарных и нестационарных рабочих местах в различных производствах ( сварочных, литейных , металлообрабатывающих, при переработке пластмасс и т.д.). Изделие может устанавливаться на стол сварщика, на фильтровентиляционные агрегаты и другие горизонтальные и вертикальные поверхности. При установке на вертикальные поверхности ВУ комплектуется специальным кронштейном.
Модификации:
Вытяжные устройства выпускаются с воздуховодами диаметрами 160 и 200 мм. Длина ВУ может составлять 2, 3 или 4 метра. Устройство может комплектоваться газоприемной воронкой или зонтом круглой или прямоугольной формы.
Отличительные особенности:
- - угол поворота вытяжного устройства вокруг оси присоединительного фланца не ограничен;
- - металлический шарнир-воздуховод крепления всасывающей воронки имеет искроустойчивую конструкцию.

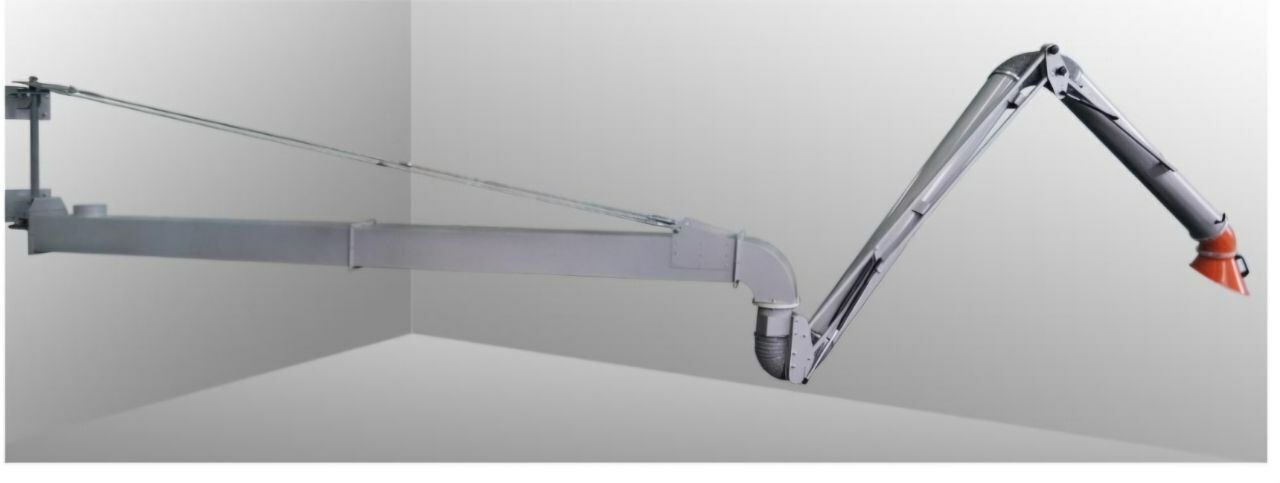

Назначение.
Консольно-поворотное вытяжное устройство (в дальнейшем - КВУ) предназначено для эффективного улавливания загрязненного воздуха и вредных веществ (пыли, газов, аэрозолей), выделяющихся на стационарных и нестационарных рабочих местах при различных производственных процессах (сварке, абразивной обработке, резке металлов, обработке неметаллических материалов и т. д.). Изделие устанавливается на стене, колонне или иных подобных конструкциях.
Модификации:
Длина консольной части может составлять 2, 3 или 4 метра. Диаметр воздуховодов подъёмно-поворотного вытяжного устройства, закрепленного на консольной части, равен 160 или 200 мм. Общая длина консольно-поворотного вытяжного устройства может составлять от 6 до 8 метров.
Радиальные вентиляторы
Назначение.
Радиальные вентиляторы, выпускаемые нашим предприятием, предназначены для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к алюминиевым сплавам не выше агрессивности воздуха, не содержащих липких веществ, волокнистых материалов, с содержанием пыли и других твердых примесей не более 100мг/м3, с температурой не выше 700С.
Вентиляторы применяются в системах вентиляции и кондиционирования и для производственных нужд. Они предназначены для эксплуатации в условиях умеренного климата 3-ей категории размещения по ГОСТ 15150 при температуре окружающей среды от –40 до +40С.
Корпуса вентиляторов выполнены из листовой стали и имеют элементы дополнительной шумоизоляции. Алюминиевое рабочее колесо посажено на вал электродвигателя. Вентиляторы высокого давления изготавливаются правого и левого направления вращения и обычно поставляются в составе вентиляционных агрегатов.
